一、产品介绍

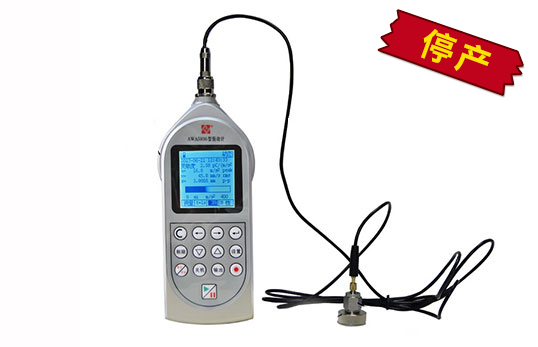

AWA5936型振动计是采用数字信号处理技术的新一代手持式振动测量仪器,可以同时测量多种评价指标,可用于机器、电机、车辆、建筑等振动的测量和手传振动测量。也可将本仪器作为振动测量的采集系统,将数据采集后保存在仪器中,再传到计算机中进行进一步分析处理。
二、产品参数
传感器 |
AWA84106型压电加速度计,灵敏度:0.2~100pC/m.s-2 |
测量范围 (以15.92Hz为参考频率) |
机械振动: 加速度:0.01m/s2~300m/s2 速度:0.01mm/s~3000mm/s 位移:0.001mm~30mm 手传振动: 87~177dB(以10-6m/s2为参考0dB) 注:配3pC/m/s2的加度速计.当用户所配加度计的灵敏度不同时,测量范围也会随之不同 |
频率范围 |
机械振动: 加速度:10Hz~8kHz 速度:10Hz~4kHz 位移:10Hz~4kHz 手传振动: 8~1000Hz(误差:±1dB) 5~1600Hz(误差:±2dB) |
基本测量误差 |
5%(在频率15.92Hz) |
采样频率 |
48kHz |
A/D位数 |
24位 |
数据存贮 |
128组等效连续值及1 s等效值 |
输出接口 |
AC(交流)、DC(直流) |
外形尺寸(mm) |
260×80×30 |
环境条件 |
工作温度:-10℃~50℃ 相对湿度:20%~90% |
功能选配及应用:
序号 |
型号 |
功能配置 |
备注 |
1 |
AWA5936型振动计 (配置1) |
机械振动瞬时值测量 |
|
2 |
AWA5936型振动计 (配置2) |
机械振动瞬时值、积分值测量 |
|
3 |
AWA5936型振动计 (配置3) |
机械振动瞬时值、积分值测量手传振动 |
|
采购指南
振动检测仪是基于微处理器*新设计的机器状态监测仪器,具备有振动检测,轴承状态分析和红外线温度测量功能。其操作简单,自动指示状态报警,非常适合现场设备运行和维护人员监测设备状态,及时发现问题,保证设备正常可靠运行。
振动检测仪主要分为AS系列、AWA系列和HS系列。
AS系列:
AS63A型:加速度测量范围:0.1-199.9m/s2峰值、速度测量范围:0.1-199.9m/s2有效值、位移测量范围:0.001-1.999mm峰峰值
AS63B型:加速度测量范围:0.1-199.9m/s2峰值、速度测量范围:0.1-199.9m/s2有效值、位移测量范围:0.001-1.999mm峰峰值
AS63D型:加速度测量范围:0.1-199.9m/s2峰值、速度测量范围:0.1-199.9m/s2有效值、位移测量范围:0.001-1.999mm峰峰值
AWA系列:
AWA6256B+型:环境振动分析仪、配置1,环境振动,含打印机
AWA6256B+型:环境振动分析仪、配置2,环境振动、人体振动测量,含打印机
AWA6256B+型:环境振动分析仪、配置3,环境振动、低频1/3振动测量、人体振动,不含打印机
AWA6256B+T型:三轴向振动测量分析仪、人体全身振动测量配置,不含打印机
AWA6256B+T型:三轴向振动测量分析仪、人体手传振动测量配置,不含打印机
AWA6256B+T型:三轴向振动测量分析仪、低频振动频谱分析配置,不含打印机
AWA6256B+T型:三轴向振动测量分析仪、设备振动频谱分析配置,不含打印机
AWA5936-1型:配置1,机器振动测量:a、v、s的有效值、峰值、峰峰值,不含打印机
AWA5936-2型:配置2,机器振动测量,积分平均,不含打印机
AWA5936-3型:配置3,机器和手传振动,积分平均,不含打印机
AWA5936-4型:配置4,积分平均,机器故障监测
HS系列
HS5933A型:振级测量范围:60~140dB(以10-6M/S2为参考)
HS5944型: 加速度a:0.1~199.9m/s2 ;f:5~10000Hz(-3dB);
速度v:0.01~19.99cm/s;f:10~1000Hz;
位移d:1~1999μm;f:10~1000Hz。
HS5936型:振动传感器:压电式加速度计,频率范围:1Hz~10KHz,*大可测加速度:10Km/s2
HS6256型:128X64点阵LCD显示,3000组单组或80组整时数据储存,具有数据采集功能,具有RS232接口。
